nanoVNA的测试板小套件

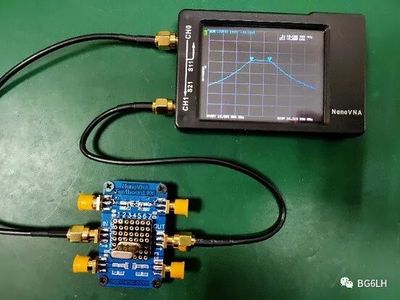

在淘宝店买了一个nanoVNA的Testboard套件。 可以辅助nanoVNA测量一些元件的射频性能，测试一些电路的反射系数和插损。看起来很方便的样子。

来自第一个把nanoVNA开源项目做成产品的Hugen的店

买回来有点懵圈，里边有两个0805的贴片49Ω电阻，贴哪儿？ 整个板子上还有一个七七四十九的排母阵列，怎么用？ 于是上网收集了一些资料。 在这里做一个笔记。

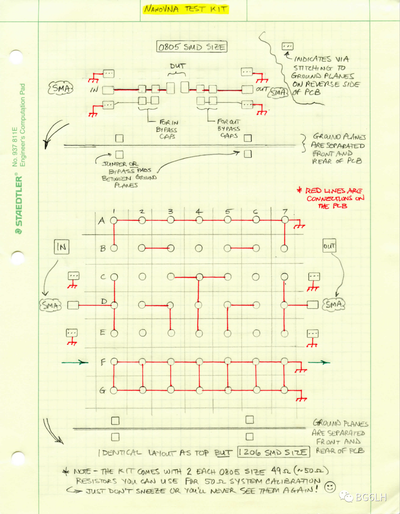

首先找到一张KL0S画的nanoVNA测试板的草图^[1]。下边这张图是完全按照比照测试板画的。有三对儿SMA母座是作为测试的接口。但是上下两对儿其实是预留给某种目的的校准、或匹配电路的。

中间一对儿SMA母座连接着7x7的测试排母阵列。但是这个阵列不是完全独立或者联通的。它有一定排布的结构 ， 用来 跨 接各种可能的 组 合 。

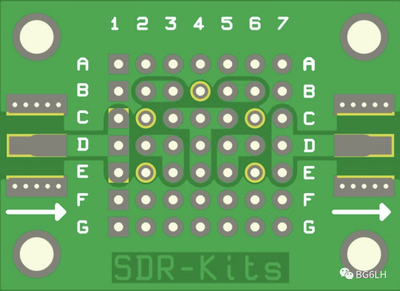

测试板的核心设计，其实是参考了DG8SAQ设计SDR-Kits的测试板^[2]。下边这张图是测试排母焊盘结构。

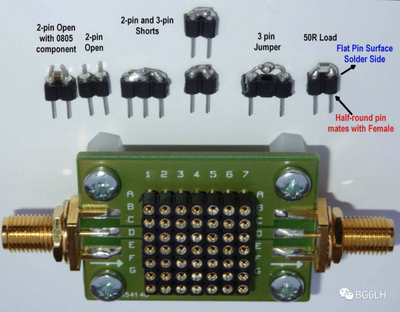

那两个0805的49Ω贴片电阻，也可以直接用来做成测试用的小工具，和测试电路组合使用。

上图：《VNWA Testboard kit for Ham Radio Workshop》by DG8SAQ ^[2:1]

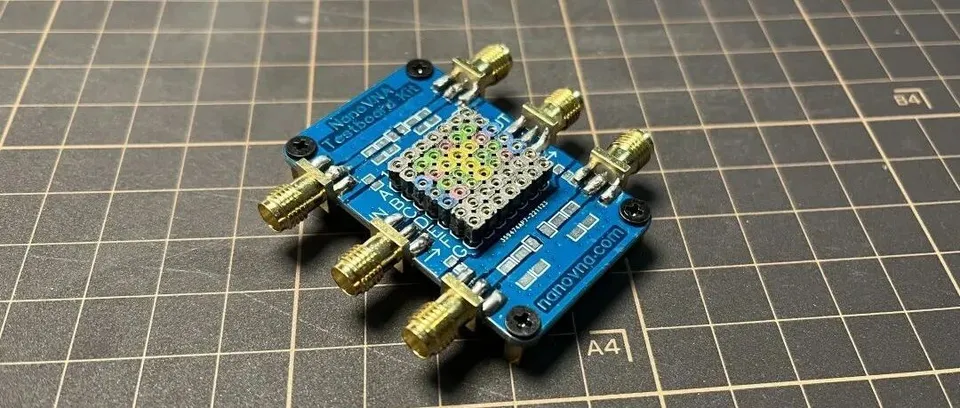

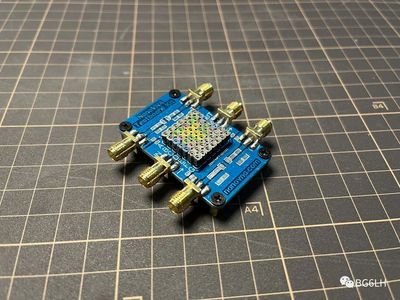

最后，为了从正面容易识别排母之间的关系，我用娃的琉金彩绘笔给它们上了点颜色。是不是很好看？

关于具体的测试实验，DG8SAQ写过一个PPT，详细介绍了如何使用，如何DIY一些小零件辅助测试：Experiments with the DG8SAQ VNWA and the SDR-Kits Test Board 。^[3]

以上资料都在本文末尾脚注里，有兴趣的朋友可以去看看。
